——從工藝原理到行業挑戰的深度探討

在消費電子、5G通信、汽車電子等領域，產品的微型化、高性能化趨勢愈發明顯。SMT（Surface Mount Technology，表面貼裝技術）貼片加工作為電子組裝的核心工藝，憑借其高密度、高效率和自動化優勢，成為現代電子制造不可或缺的一環。本文將從技術原理、關鍵流程、行業挑戰等維度，深度解析SMT貼片加工的核心價值。

一、SMT貼片加工的技術原理

SMT的核心在于通過焊膏印刷、元件貼裝和回流焊接三大步驟，將微型元器件（如0201封裝電阻、BGA芯片）精準固定在PCB表面。

1. 焊膏印刷：利用鋼網將焊膏（錫膏）均勻涂覆于PCB焊盤，厚度精度需控制在±0.02mm以內，確保焊接可靠性。

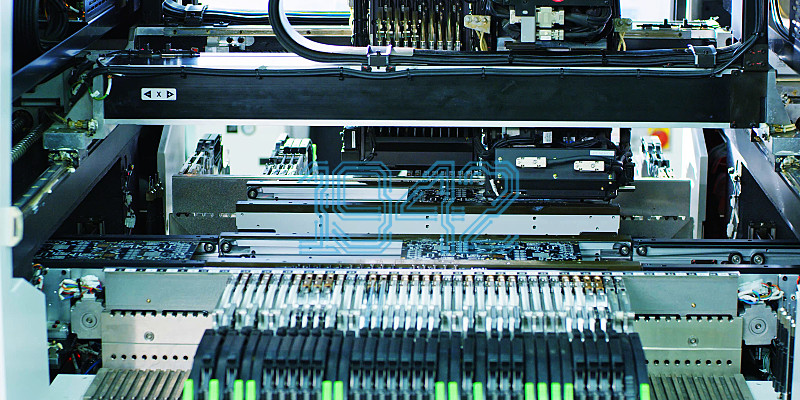

2. 元件貼裝：高速貼片機以每秒數點的速度將元件貼裝至焊盤，位置偏差需小于±0.05mm。
3. 回流焊接：通過精確控溫的回流爐（溫度曲線分預熱、保溫、回流、冷卻四階段），使焊膏熔化并固化，形成機械與電氣連接。

二、SMT貼片加工的關鍵優勢

1. 高密度組裝：單面PCB可貼裝數千個元件，支持0.4mm間距的微型化設計。
2. 生產效率提升：全自動化流程減少人工干預，單線產能可達每小時數萬點。
3. 電氣性能優化：短引腳設計降低寄生電感，適合高頻信號傳輸（如毫米波雷達模塊）。

三、行業面臨的現實挑戰

1. 微型化極限：01005封裝元件（0.4mm×0.2mm）的貼裝精度要求鋼網開口精度達±0.01mm，對設備穩定性提出嚴苛考驗。
2. 材料兼容性：無鉛焊料（如SAC305）的潤濕性低于傳統含鉛焊料，需優化回流曲線參數（如峰值溫度245±5℃）。
3. 可靠性風險：微型BGA芯片的焊點直徑僅0.3mm，熱循環測試中易出現焊點開裂問題，需通過底部填充膠增強機械強度。

四、技術演進方向

1. AI驅動的質量控制：基于機器視覺的AOI（自動光學檢測）系統結合深度學習算法，可識別0.01mm級的焊接缺陷。
2. 柔性混合組裝：將SMT與選擇性波峰焊結合，兼顧高密度貼片與通孔元件的兼容性（如工業控制板卡）。
3. 綠色制造：水基清洗工藝替代傳統有機溶劑，減少VOCs排放，符合RoHS環保標準。

結語

SMT貼片加工不僅是電子制造的基礎工藝，更是推動智能終端輕薄化、高性能化的關鍵技術。面對微型化、高可靠性的行業趨勢，持續優化工藝參數、引入智能檢測手段、探索環保材料，將成為未來技術突破的核心方向。對于工程師而言，深入理解SMT的物理本質與工藝邊界，是應對復雜設計挑戰的關鍵。
