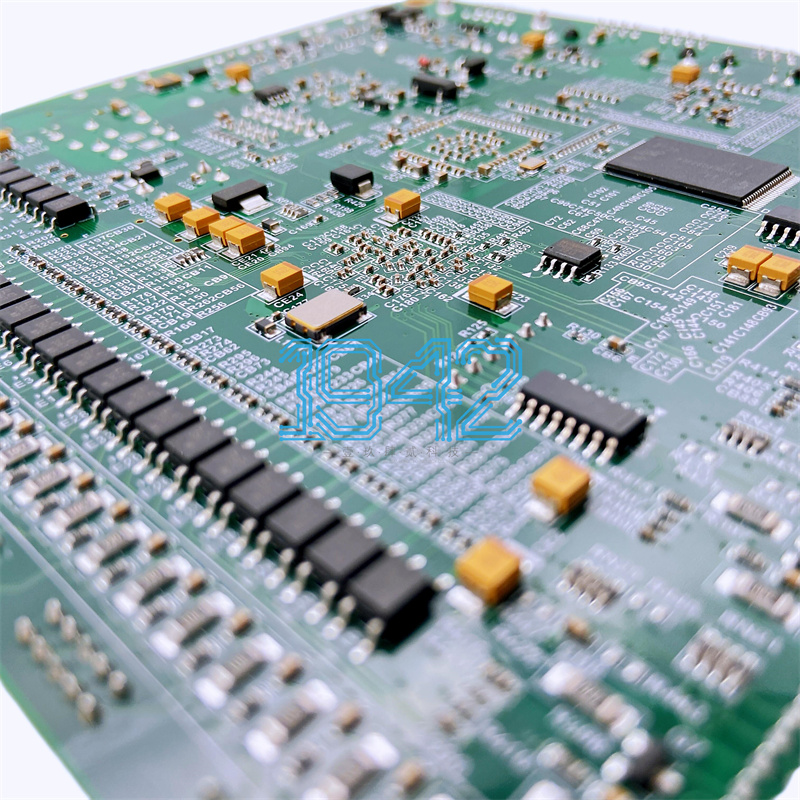

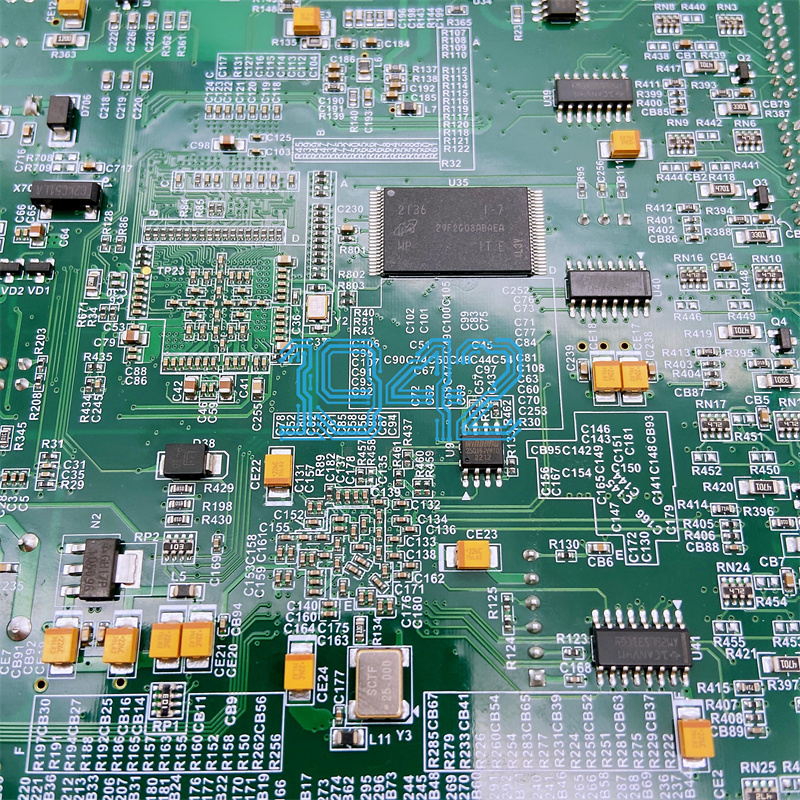

針對高密度PCBA的AOI檢測盲區識別與補測方案設計，需結合光學原理、算法優化和設備聯動，實現系統性突破。以下是具體方案：

一、AOI檢測盲區類型及識別技術

1. 盲區類型分析

2. 盲區識別技術路徑

• 多光源組合
  • 環形光+同軸光：環形光突出元件輪廓，同軸光穿透間隙，增強陰影區域?qū)Ρ榷取?/li>
  • 可調波長光源：紫外光檢測熒光絲印，紅外光穿透散熱片檢測底層焊點。
• 3D建模與仿真
  • 導入CAD數據構建PCB 3D模型，模擬AOI掃描路徑，預判遮擋區域（如BGA下方）。
• AI圖像增強
  • GAN網絡：修復過曝/陰影圖像，還原被遮擋焊點形態。
  • 深度學習模型：訓練U-Net等網絡預測盲區位置，精度可達95%以上。
• 自動化標記
  • 在Gerber文件中集成DFT（可檢測性設計）規則，自動標注盲區并生成補測指令。

二、補測方案設計

1. 分層檢測策略

• 一級檢測
  • 3D AOI掃描：高分辨率設備覆蓋頂層/底層，檢測80%以上區域。
• 二級補測
  • X-ray檢測：針對BGA、內層埋孔，檢測焊點空洞、裂紋等。
  • 激光掃描：測量密集元件引腳共面性（如0201電容引腳高度差）。
  • 紅外熱成像：識別虛焊導致的溫度異常（溫差＞2℃觸發報警）。

2. 動態補償機制

• 機械調整
  • 旋轉臺/翻轉夾具：改變PCB角度，使遮擋引腳暴露（如旋轉90°檢測QFN側邊焊點）。
• 軟件補償
  • 自動觸發補測：在AOI程序中預設盲區坐標，聯動X-ray設備掃描。

3. 數據融合分析

• 坐標匹配：將X-ray檢測坐標與AOI圖像坐標對齊，生成綜合缺陷報告。
• 趨勢分析：統計盲區缺陷類型（如BGA空洞率），反饋至工藝優化。

三、實施效果與持續優化

1. 實施案例

• 某汽車電子廠商
  • 問題：BGA焊點空洞漏檢率高（1.2%）。
  • 方案：3D AOI+X-ray聯動檢測，優化光源角度。
  • 結果：漏檢率降至0.3%，售后返修率下降40%。

2. 成本與效率平衡

• 設備投資：X-ray設備約30-50萬元/臺，但通過減少人工復檢（年省約80萬元），1-2年回本。
• 效率提升：自動化補測使單板檢測周期從45秒縮短至30秒。

3. 持續優化方向

• 數字孿生：將AOI檢測與PCB設計工具（如Altium）集成，在設計階段預測盲區。
• 邊緣計算：在AOI設備端部署輕量化AI模型，實時調整檢測參數。

四、總結

通過多光源組合、3D建模、AI圖像增強識別盲區，結合分層檢測、動態補償、數據融合設計補測方案，可系統性解決高密度PCBA的AOI檢測難題。實際案例中，該方案顯著提升檢測精度（漏檢率下降75%）和效率（檢測周期縮短33%），同時優化成本結構。未來，隨著數字孿生和邊緣計算技術的成熟，將進一步推動檢測流程的智能化升級。
