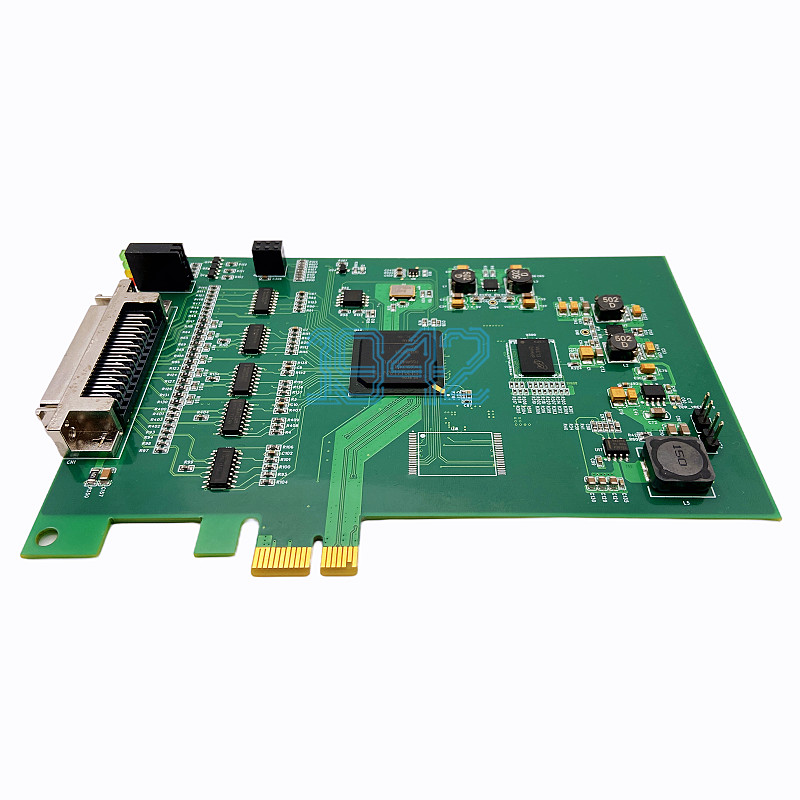

在雙面混合貼裝（DIP+SMT）工藝中，波峰焊對貼片元件的影響主要體現在熱沖擊、機械沖擊和焊料污染三個方面。為規避這些影響，需從工藝設計、材料選擇、設備優化及質量管控四方面構建系統性解決方案，以下是具體策略及實施路徑：
一、工藝設計優化：分區防護與熱管理
- 貼片元件區域性防護
- 局部阻焊膜：在波峰焊側的SMT元件焊盤周圍涂覆高溫阻焊膠（耐溫>280℃），寬度0.5-1mm，防止焊料爬升導致短路。
- 工裝遮蔽：設計專用波峰焊托盤，對SMT元件區域進行物理遮擋，托盤材料選用鈦合金（熱傳導系數16.5W/m·K），確保溫度梯度<10℃/cm。
- 溫度曲線精準控制
- 預熱區：采用三段式預熱，升溫速率控制在1-3℃/s，確保PCB溫度均勻性±5℃。
- 焊接區：波峰溫度控制在255-265℃，接觸時間3-5秒，避免SMT元件（如0402電容）因過熱而失效。
- 冷卻區：強制風冷至100℃以下再出板，防止元件因熱應力產生微裂紋。
二、材料選擇：耐溫性與兼容性
- 貼片元件耐溫升級
- 陶瓷電容：選用C0G材質，耐溫≥300℃，二次回流后容量漂移率≤0.5%。
- QFN/BGA元件：底部填充膠（Underfill）需耐溫≥280℃，熱膨脹系數（CTE）與PCB匹配（<30ppm/℃）。
- 焊料與助焊劑匹配
- 無鉛焊料：SnAgCu合金（熔點217-221℃），波峰焊后IMC層厚度控制在2-4μm。
- 免清洗助焊劑：固體含量<2%，活化溫度120-150℃，殘留物離子污染度<1.5μg NaCl/cm²（IPC-TM-650標準）。
三、設備優化：精準控制與防護
- 波峰焊設備改進
- 氮?dú)獗Ｗo(hù)：氧含量控制在50-500ppm，減少焊料氧化，降低空洞率至5%以下。
- 噴嘴設計：采用λ/4波長噴嘴（λ為焊料波長），減少湍流對SMT元件的沖擊力。
- 傳送系統：鏈爪間距可調（5-20mm），避免PCB變形導致元件移位。
- 選擇性焊接技術
- 激光波峰焊：僅加熱DIP焊盤區域，熱影響區<1mm，適合精密SMT元件（如0.3mm間距BGA）。
- 熱風刀：在波峰后設置熱風刀（溫度200-220℃，風速1-2m/s），去除多余焊料并冷卻元件。
四、質量管控與可靠性驗證
- 三級檢測體系
- 焊前檢測：AOI預掃描SMT元件焊盤氧化（反射率>85%合格）、X-Ray分析BGA空洞率（>25%需處理）。
- 過程監控：激光測厚儀在線監測IMC層厚度（2-4μm）、紅外熱像儀記錄溫度曲線（精度±2℃）。
- 焊后檢測：
- SAM掃描：檢測BGA內部分層（分辨率10μm）。
- 剪切力測試：焊點強度>50MPa（SAC305標準）。
- 可靠性試驗：85℃/85% RH 500小時潮熱測試（JEDEC JESD22-A101）。
- 典型案例優化
- QFN元件優化：某QFN元件在波峰焊后出現空焊，通過底部填充膠加固、托盤遮蔽及優化溫度曲線（峰值溫度降低10℃），良率從75%提升至98%。
- BGA空洞率控制：采用氮?dú)獗Ｗo(hù)+激光波峰焊，空洞率從32%降至8%，IMC層厚度3.1μm，剪切強度58MPa。
五、實施建議與行業趨勢
- 建立工藝規范
- 明確不同元件的允許波峰焊次數（如BGA≤2次，QFP≤3次），并通過MES系統記錄每次焊接參數，實現全流程追溯。
- 前沿技術應用
- AI視覺補償：通過深度學習預測波峰焊后的焊點形態，缺陷檢出率99.2%。
- 選擇性涂覆技術：僅在DIP焊盤區域涂覆助焊劑，減少對SMT元件的污染。
