SMT（Surface Mount Technology，表面貼裝技術）貼片加工與DIP（Dual Inline-pin Package，雙列直插式封裝）插件加工是電子制造中兩種不同的組裝工藝，它們最主要的區別體現在元器件封裝形式、加工方式、生產效率、產品性能及應用場景等方面。以下是具體分析：

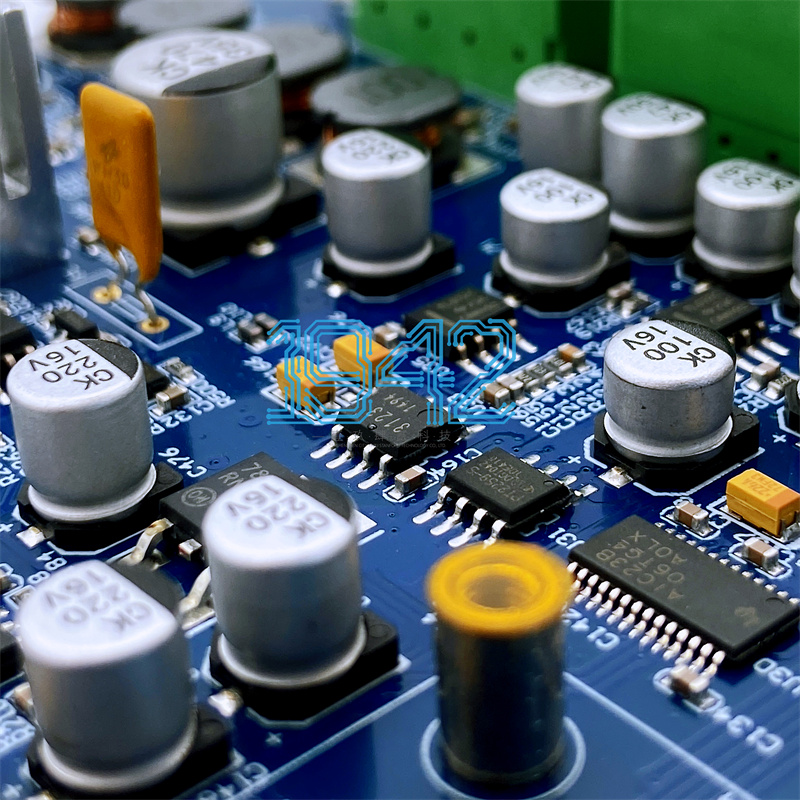

1. 元器件封裝形式

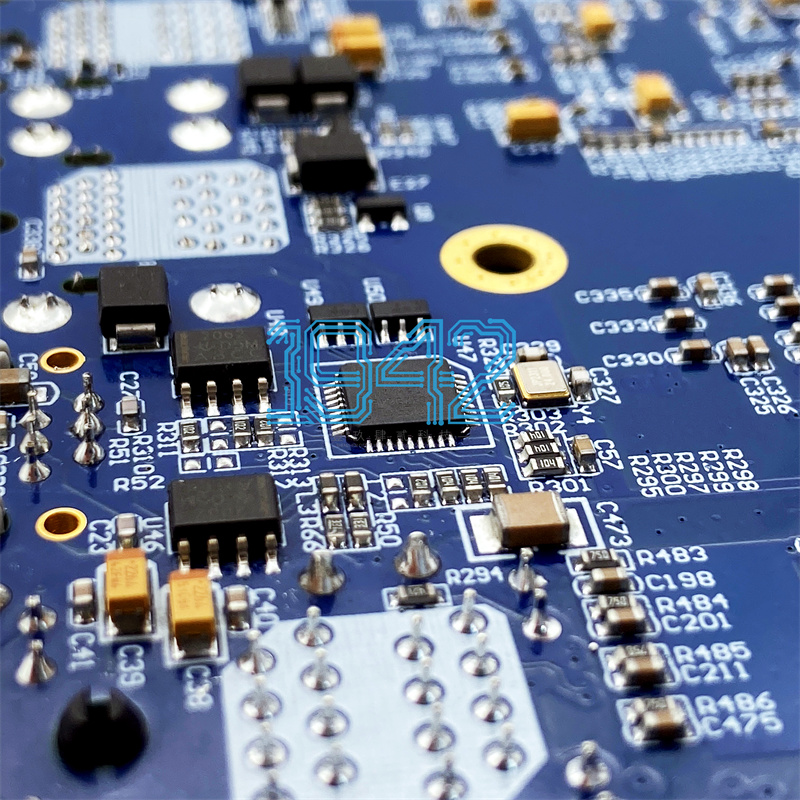

• SMT貼片加工：采用表面貼裝元器件（SMD，Surface Mount Devices），如芯片電阻、電容、電感、QFN封裝芯片等。這些元器件體積小、無引腳或引腳短小，直接貼裝在PCB表面。
• DIP插件加工：使用直插式元器件（Through-hole Devices），如DIP封裝芯片、電解電容、繼電器等。這些元器件具有長引腳，需要插入PCB的通孔中。

2. 加工方式

• SMT貼片加工：
  • 通過自動化貼片機將元器件精準貼裝到PCB表面。
  • 使用回流焊工藝，將元器件與PCB焊接在一起。
  • 工藝流程包括：錫膏印刷→貼片→回流焊接→清洗→檢測。
• DIP插件加工：
  • 由人工或自動插件機將元器件引腳插入PCB的通孔中。
  • 使用波峰焊工藝，將引腳與PCB焊接在一起。
  • 工藝流程包括：插件→波峰焊接→剪腳→清洗→檢測。

3. 生產效率

• SMT貼片加工：
  • 高度自動化，生產效率高，適合大批量生產。
  • 貼片速度可達每秒數個元器件，焊接質量穩定。
• DIP插件加工：
  • 部分環節依賴人工操作，生產效率相對較低。
  • 插件速度較慢，且容易因人工操作導致誤差。

4. 產品性能

• SMT貼片加工：
  • 元器件體積小，PCB布局更緊湊，產品體積小、重量輕。
  • 焊接質量高，焊點缺陷少，可靠性高。
  • 高頻特性好，適合高速、高頻電路。
• DIP插件加工：
  • 元器件體積大，PCB布局較松散，產品體積較大。
  • 引腳長，抗機械振動能力強，適合惡劣環境。
  • 高頻特性相對較差，不適合高速、高頻電路。

5. 應用場景

• SMT貼片加工：
  • 廣泛應用于消費電子、通信設備、計算機、汽車電子等領域。
  • 適合對體積、重量、可靠性要求高的產品。
• DIP插件加工：
  • 常用于工業控制、電源設備、大型儀器儀表等領域。
  • 適合對機械強度、抗振動能力要求高的產品。

6. 成本

• SMT貼片加工：
  • 元器件成本較低，但設備投資高。
  • 適合大規模生產，單位成本低。
• DIP插件加工：
  • 元器件成本較高，但設備投資相對較低。
  • 適合小批量生產或特殊元器件的組裝。

7. 維修與返工

• SMT貼片加工：
  • 元器件密集，維修難度大，通常需要專業設備。
  • 返工成本高，可能損壞PCB或其他元器件。
• DIP插件加工：
  • 元器件引腳長，維修相對容易，可手動更換。
  • 返工成本較低，對PCB損傷小。

總結

• SMT貼片加工：優勢在于高密度、高效率、高可靠性，適合現代化、小型化、高精度的電子產品。
• DIP插件加工：優勢在于機械強度高、抗振動能力強，適合對環境適應性要求高的產品。

選擇SMT還是DIP加工方式，需根據產品設計、性能要求、生產規模及成本等因素綜合考慮。在實際生產中，兩種工藝往往結合使用，以發揮各自的優勢。
