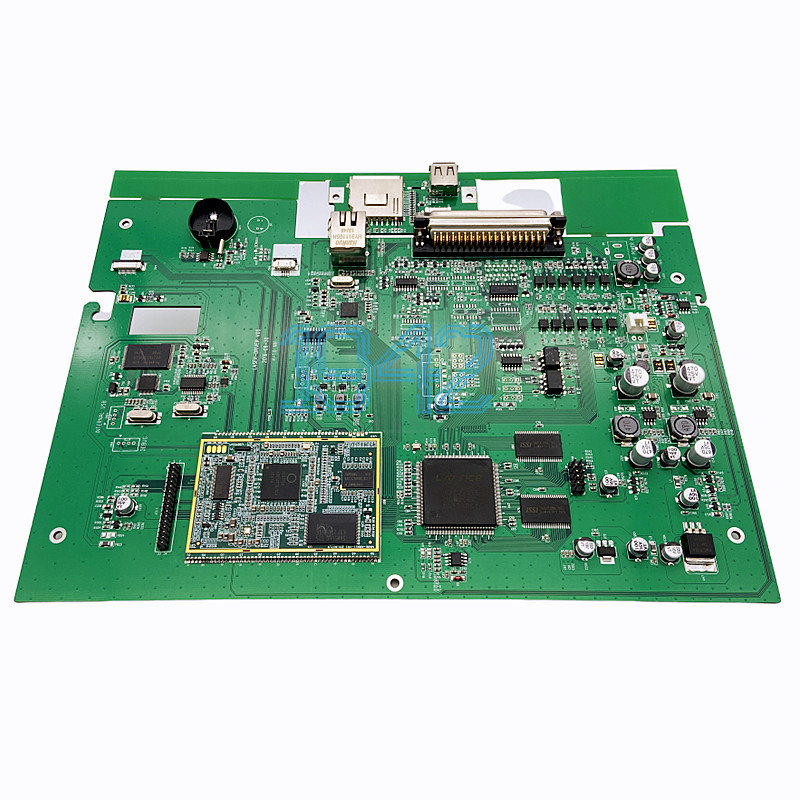

在SMT貼片加工中，元件的極性正確識別和放置是確保產品質量和電路性能的關鍵步驟。以下是更詳細的介紹：
一、極性定義
極性是指元器件的正負極或第一引腳與PCB（印刷電路板）上的正負極或第一引腳在同一個方向。如果元器件與PCB上的方向不匹配時，稱為反向不良。
二、常見有極性電子元件及其極性識別方法
1. 電容
- 陶瓷電容：無極性，對應焊盤貼片即可。
- 鉭電容：有極性，零件色帶對應PCB絲印尖腳，零件色帶對應PCB寬色帶，零件+號對應PCB絲印+號，零件色帶對應PAD斜角。
- 鋁電解電容：有極性，零件標示色帶代表負，PCB板標示色帶或+號代表正極。
2. 電阻
- 片式電阻：無極性，按焊盤貼片即可。
3. 電感
- 片式線圈等兩個焊端封裝：無極性要求。
- 多引腳電感類：有極性要求，零件標示圓點/1代表極性點，PCB板標示圓點/圓圈/*號代表極性點。
4. 發光二極管（LED）
- SMT表貼LED：有極性，零件負極標示綠色為負極，PCB負極標示豎杠代表、色帶代表、絲印尖角代表、絲印匚框代表。
5. 二極管
- SMT表貼兩端式二極管：有極性，零件負極標示色帶、凹槽、顏色標示（玻璃體），PCB負極標示豎杠標示、色帶標示、絲印尖角標示、匚框標示。
6. 集成電路（IC）
- SOIC類型封裝：有極性，極性標示符號、凹點、凹槽、斜邊。
- SOP或QFP類型封裝：有極性，極性標示凹點/凹槽標示、其中一個點與其它兩/三個點的(大小/形狀)不同。
- QFN類型封裝：有極性，極性標示一個點與其它兩個點(大小/形狀)不同、斜邊標示、符號標示(橫杠/+號/圓點)。
三、避免極性方向貼錯的措施
- 提供適當?shù)腜CB組裝培訓和指導：
- 組裝工必須了解如何正確地放置元件，并注意遵循正確的方向和定向標記。
- 投資于高質量的自動化裝配設備：
- 自動化裝配設備可以減少人為錯誤和提高組件放置的準確性。
- 定期檢查和維護自動化設備：
- 確保設備正常運行，并及時修理或更換出現問題的設備。
- 使用PCB設計規范：
- 在設計PCB時，使用正確的元件布局、元件方向和定向標記。
- 利用自動布局軟件和CAD軟件：
- 自動布局軟件可以幫助設計師快速而準確地設計PCB。
- CAD軟件可以幫助設計師檢查PCB布局的正確性，并確保元件方向正確。
- 實施質量控制系統：
- 包括檢查、測試和糾正措施，以確保產品的質量和穩定性。
四、案例舉例
案例一：電解電容極性識別
- 問題描述：在生產過程中，發現電解電容極性貼反，導致電路不通。
- 解決方案：通過培訓組裝工，使其了解電解電容的極性標識方法，并在PCB板上增加色帶和+號標示，確保極性正確。
案例二：LED燈極性識別
- 問題描述：SMT表貼LED燈負極未正確識別，導致電路板冒煙。
- 解決方案：在PCB板上增加豎杠和色帶標示，并對組裝工進行專項培訓，確保LED燈極性正確。
五、總結
通過以上詳細的介紹和案例分析，可以有效識別和放置SMT貼片加工中的元件極性，避免因方向性錯誤導致的批量性事故和整塊PCBA板的失效。關鍵在于提供適當?shù)呐嘤?xùn)和指導，使用高質量的自動化設備，定期檢查和維護設備，以及實施嚴格的質量控制系統。
希望這些信息對您有所幫助！如果您有更多問題或需要進一步的幫助，請隨時聯系我們。
