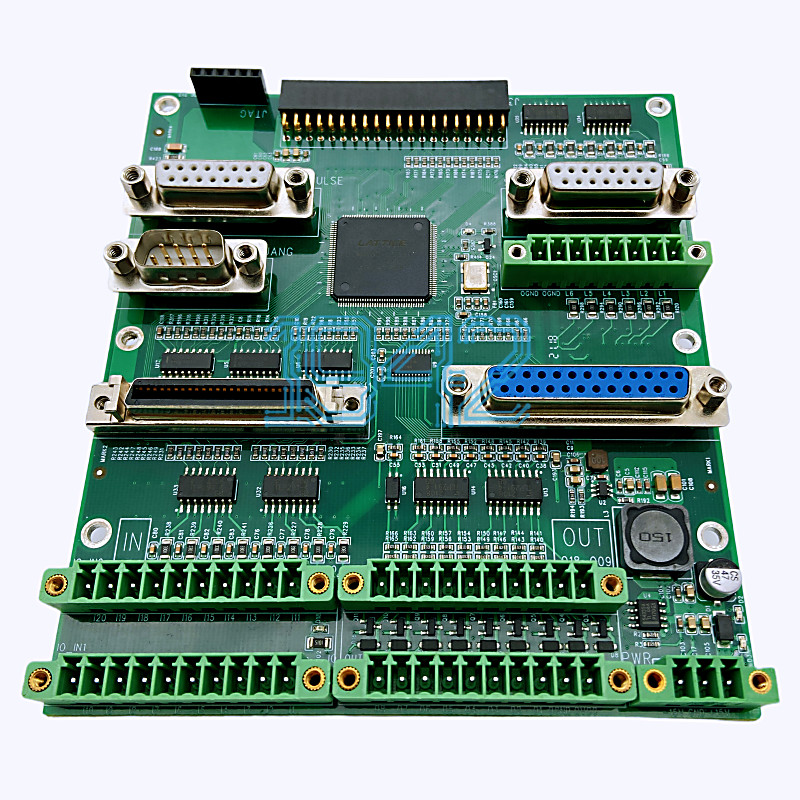

針對SMT貼片加工中PCB板定位不準問題的更全面解決方案，結合行業實踐與技術細節，從設備、工藝、材料、管理等多個維度進行深度解析：

一、設備優化與校準

1. 高精度貼片機選型與維護

   • 設備選型：優先選用具備高分辨率光學定位系統的貼片機，確保微小元件的貼裝精度。
   • 定期校準：
     • 機械臂校準：每班次開機前使用標準校準板檢測機械臂重復定位精度。
     • 吸嘴氣壓校準：根據元件重量調整吸嘴氣壓（例如0603元件需4-6kPa，0201需8-10kPa），避免因吸力不足導致元件偏移。
     • 視覺系統校正：使用基準點進行實時校準，確保PCB坐標誤差小于±25μm。

2. 絲印機優化

   • 鋼網設計：采用激光雕刻鋼網，開孔尺寸比焊盤小10%-15%（如0.1mm厚度鋼網對應0.2mm焊盤縮小至0.18mm），防止焊膏溢出。
   • 印刷壓力調節：設置刮刀壓力為20-30N，印刷速度控制在50-100mm/s，確保焊膏均勻填充且無拉尖現象。
   • 自動SPI檢測：集成焊膏檢測設備（SPI），實時監控焊膏體積（目標值為80-120%理論值）及位置偏差（<±25μm）。

3. 輔助定位裝置創新

   • 可調式定位桿：采用雙限位結構（第一限位部固定于貼片機框架，第二限位部可滑動調節），適應不同PCB尺寸（誤差≤0.1mm）。
   • 真空吸附平臺：在PCB傳送過程中啟用真空吸附功能，吸力強度≥10kPa，防止PCB因振動導致定位偏移。

二、工藝參數優化

1. 回流焊溫度曲線控制

   • 升溫區：速率控制在1-3℃/s，避免焊膏過早熔化導致元件滑動。
   • 峰值溫度：設定為245±5℃（Sn-Pb合金）或235±5℃（無鉛焊料），保溫時間60-90秒，確保焊膏均勻熔融。
   • 冷卻區：降溫速率≤4℃/s，防止熱應力導致PCB變形或元件位移。

2. 焊膏管理

   • 粘度控制：焊膏粘度建議范圍200-300Pa·s（使用旋轉粘度計測試），過高會導致印刷困難，過低易塌陷。
   • 存儲條件：焊膏需冷藏保存（0-10℃），開封后需在4小時內使用，避免助焊劑揮發導致粘性下降。
   • 印刷環境：車間溫濕度控制在22±2℃、45%-60%RH，防止焊膏水分蒸發或吸濕膨脹。

3. 貼片膠點膠工藝

   • 點膠量控制：根據元件重量調整點膠量（例如50mg元件需0.05-0.1g膠水），確保初粘力足夠（>10g/mm²）。
   • 固化參數：紅外固化時長設定為3-5分鐘，溫度120-150℃，避免膠水未完全固化導致回流焊時位移。

三、材料與PCB設計改進

1. PCB板質量控制

   • 平整度要求：PCB翹曲度需≤0.5%（按IPC-6012標準），使用三層FR-4基材并增加防翹曲銅箔層。
   • Mark點設計：在PCB四角設置直徑1.0mm的圓形銅箔Mark點，表面處理為OSP（有機保護膜），確保光學識別清晰。
   • 焊盤設計：遵循IPC-7351標準，焊盤寬度比元件端子寬0.1-0.2mm，邊緣倒角0.05mm，減少焊接應力。

2. 元件篩選與預處理

   • 尺寸公差：元器件尺寸偏差需≤±0.05mm（如0805電阻器長度公差±0.02mm），避免因尺寸差異導致貼裝偏移。
   • 編帶包裝檢查：確認編帶切口平整、料帶孔徑匹配（如Tape孔徑偏差<0.1mm），防止送料異常。

四、環境與操作管理

1. 車間環境控制

   • 震動抑制：在貼片機下方安裝減震臺（阻尼系數≥0.7），減少外部震動干擾（ISO 2372標準：振動速度<2.5mm/s）。
   • 靜電防護：車間靜電電位控制在±100V以下，使用離子風機消除PCB表面靜電吸附力。

2. 操作規范

   • Feeder調試：供料器高度需與貼片機吸嘴匹配（誤差<0.1mm），送料速度設定為20-30mm/s，避免元件卡頓。
   • 程序驗證：首次生產時使用試產板（Dummy Board）運行3批次，通過AOI檢測確認貼裝坐標偏差（X/Y軸<±50μm）。

五、質量檢測與反饋

1. 在線檢測技術

   • AOI（自動光學檢測）：在貼片后設置AOI檢測站，使用3D成像技術檢測元件偏移（閾值：側偏<0.2mm，旋轉角<3°）。
   • X-Ray檢測：針對BGA/QFN等封裝器件，通過X-Ray檢測焊球共面性（共面度<0.15mm）。

2. SPC數據分析

   • 建立關鍵過程參數（KPI）數據庫，如焊膏厚度均值（目標120±20μm）、貼裝偏移率（<0.5%），通過統計過程控制（SPC）圖監控波動趨勢。

六、典型案例分析

案例：某廠商在生產0402元件時出現批量偏移，經排查發現：

1. 根本原因：絲印機鋼網開孔過大（0.32mm vs 焊盤0.28mm），導致焊膏量過多，回流焊時表面張力不均引發位移。
2. 解決方案：
   • 調整鋼網開孔尺寸為0.26mm，焊膏體積從1.2mm³降至0.9mm³。
   • 增加SPI檢測，剔除焊膏厚度>150μm的PCB。
3. 效果：偏移率從3.2%降至0.15%，符合J-STD-020D標準。

七、未來趨勢與創新

1. AI視覺系統：采用深度學習算法識別復雜PCB特征點，實現亞微米級定位（誤差<5μm）。
2. 柔性?shī)A具：開發磁吸式柔性?shī)A具，適應異形PCB（如FPC）的定位需求。
3. 數字孿生技術：通過虛擬仿真優化貼裝路徑，提前預測并修正定位偏差。
